Barra Tíotáiniam - Miotal Solúbtha Ard-Neart do do Riachtanais

Cén fáth a n-éiríonn le Barra Tíotáiniam na Miotail Ghnáthaimh

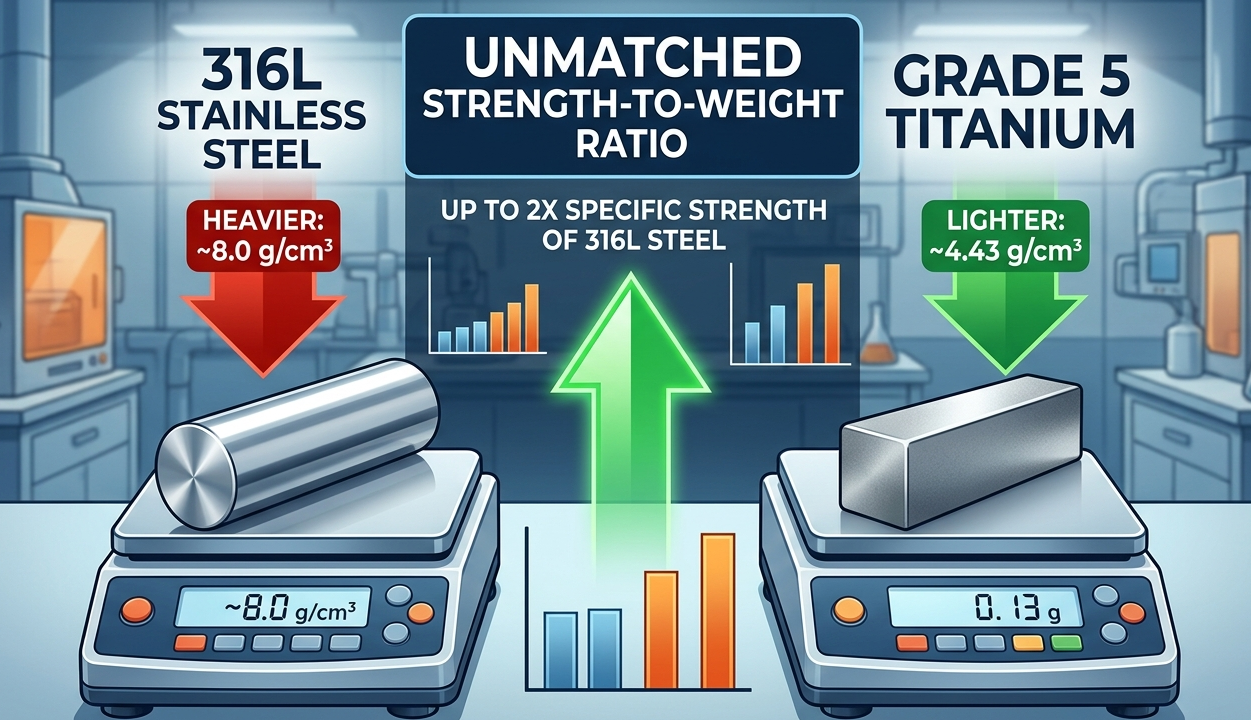

Barra tíotáiniam seachadann sé cóimheas neart-le-meáchain neamh-chomhoiriúnach — suas le dhá oiread sin cruach dhosmálta 316L — agus é ag cur in aghaidh creimeadh in uisce farraige, clóirín agus sreabháin choirp. Cibé an bhfuil an t-iarratas ina ceanglóir aeraspáis deimhnithe go ASTM B348 , ionchlann ortaipéideach arna rialú ag Tiománaí Tiománaí Tiománaí ASTM F136 agus ISO 5832-3 , nó tithíocht ballasta domhainfharraige atá rátáilte le haghaidh doimhneacht 6,000 m, soláthraíonn barra tíotáiniam an sláine struchtúrach nach féidir le haon mhiotail eile atá inmharthana ar bhonn tráchtála a mheaitseáil le meáchan inchomparáide.

Cuireann an treoir seo i láthair sonraí meicniúla, comparáidí grád-ar-grád, iarratais a bhaineann go sonrach le tionscal, breithnithe meaisínithe, agus freagraí ar na ceisteanna soláthair is práinní - ionas gur féidir le hinnealtóirí agus ceannaitheoirí an stoc barra ceart a shonrú ón gcéad ordú.

Aicmiú Ábhar agus Príomhghráid

Déantar stoc barra tíotáiniam a chatagóiriú isteach gráid tráchtála íon (CP). agus gráid cóimhiotail tíotáiniam . Ní hionann na ceithre ghrád CP (Grád 1–4) ach amháin maidir le cion ocsaigine agus iarainn; tugtar isteach gráid chóimhiotail gnéithe cosúil le alúmanam agus vanadium chun próifílí meicniúla sonracha a innealtóireacht.

Grád 1 - Formability uasta

Neart Teanntachta Deiridh (UTS): íosmhéid 240 MPa; Neart Táirgeachta: íosmhéid 170 MPa; Dlús: 4.51 g/cm³. Barra grád 1, arna rialú ag ASTM B348 rang 1 saor in aisce, , is é an grád CP is boige. Is fearr leatháin feadánra gléasra díshalannaithe, líneálacha imoibreora ceimiceacha, agus cumhdach ailtireachta nuair a bhíonn fuarfhoirmiú ag teastáil.

Grád 2 – Capall Oibre Ginearálta

UTS: 345 MPa íosta; Neart Táirgeachta: íosmhéid 275 MPa; Fadú: íosmhéid 20%. An grád CP is mó stocáilte. I measc na n-iarratas tá malartóirí teasa fomhuirí amach ón gcósta, seaftaí lián mara, agus trealamh próiseála leictriceimiceach. ASTM B348 grád 2 saor in aisce agus ISO 9001 is ceanglais chaighdeánacha iad deimhnithe muileann.

Grád 4 - Tíotáiniam CP is Airde

UTS: 550 MPa íosta; Neart Toradh: 483 MPa ar a laghad. Úsáidtear é i gcomhpháirteanna ionchlannáin máinliachta agus i bpíopaí ceimiceacha ardbhrú áit nach mór eilimintí cóimhiotail a sheachaint ar chúiseanna bith-chomhoiriúnachta nó creimthe.

Grád 5 (Ti-6Al-4V) – Caighdeán Óir Aeraspáis agus Leighis

UTS: 950 MPa íosta; Neart Táirgeachta: íosmhéid 880 MPa; Dlús: 4.43 g/cm³; Teorainn Tuirse (10⁷ timthriall): ~620 MPa. An cóimhiotal alfa-béite ina bhfuil 6% alúmanam agus 4% vanadium. Rialaithe ag ASTM B348 grád 5 saor in aisce, le haghaidh barra tionsclaíochta agus AMS 4928 le haghaidh aeraspáis. Is é is mó atá aige ná gaibhneachta lann tuirbíní, frámaí struchtúracha aerárthach, airm chrochta carranna rásaíochta, agus gais ortaipéideacha ard-timthriall.

Grád 23 (Ti-6Al-4V ELI) – Glanadh Ionchlannaithe-Grád

UTS: íosmhéid 860 MPa; Neart Táirgeachta: íosmhéid 795 MPa; Ábhar ocsaigine ≤ 0.13 wt%. Laghdaítear ocsaigin, nítrigin agus iarann ​​sa cheimic Idirstitial Seach-Íseal (ELI) chun toughness briste agus friotaíocht tuirse a fheabhsú i dtimpeallachtaí lódála timthriallacha. An caighdeán éigeantach maidir le hionchlannáin ortaipéideacha ualachiompartha: Tiománaí Tiománaí Tiománaí ASTM F136 agus ISO 5832-3 . Úsáidtear é i ngasanna cromáin femoral, cages idirchomhlachta dromlaigh, agus barraí teannta fiaclóireachta.

Grád 7 (Ti-0.2Pd) – Sár-fhriotaíocht Cheimiceach

Laghdaíonn breisiú Pallaidiam (0.12-0.25%) an ráta creimthe go mór i laghdú aigéid amhail hidreaclórach agus sulfarach. Is fearr trealamh próisis cheimiceach ina mbeadh creimeadh scáinte ag Grád 2. Rialaithe ag ASTM B348 grád 7 saor in aisce .

Sonraí Feidhmíochta Meicniúla: Barra Tíotáiniam vs 316L Cruach Dhosmálta

Cumasaíonn an tábla thíos anailís ar ionadú díreach. Tagraíonn na luachanna tíotáiniam go léir barra annealaithe in aghaidh an ASTM B348; Tagairt luachanna 316L barra annealaithe ASTM A276.

Eochair beir leat: Baineann barra tíotáiniam Grád 5 amach neart sonrach 3.5 × níos airde ná cruach dhosmálta 316L agus 45 % níos lú á mheá in aghaidh an aonaid toirte - buntáiste cinntitheach do struchtúir atá ríthábhachtach ó thaobh meáchain de.

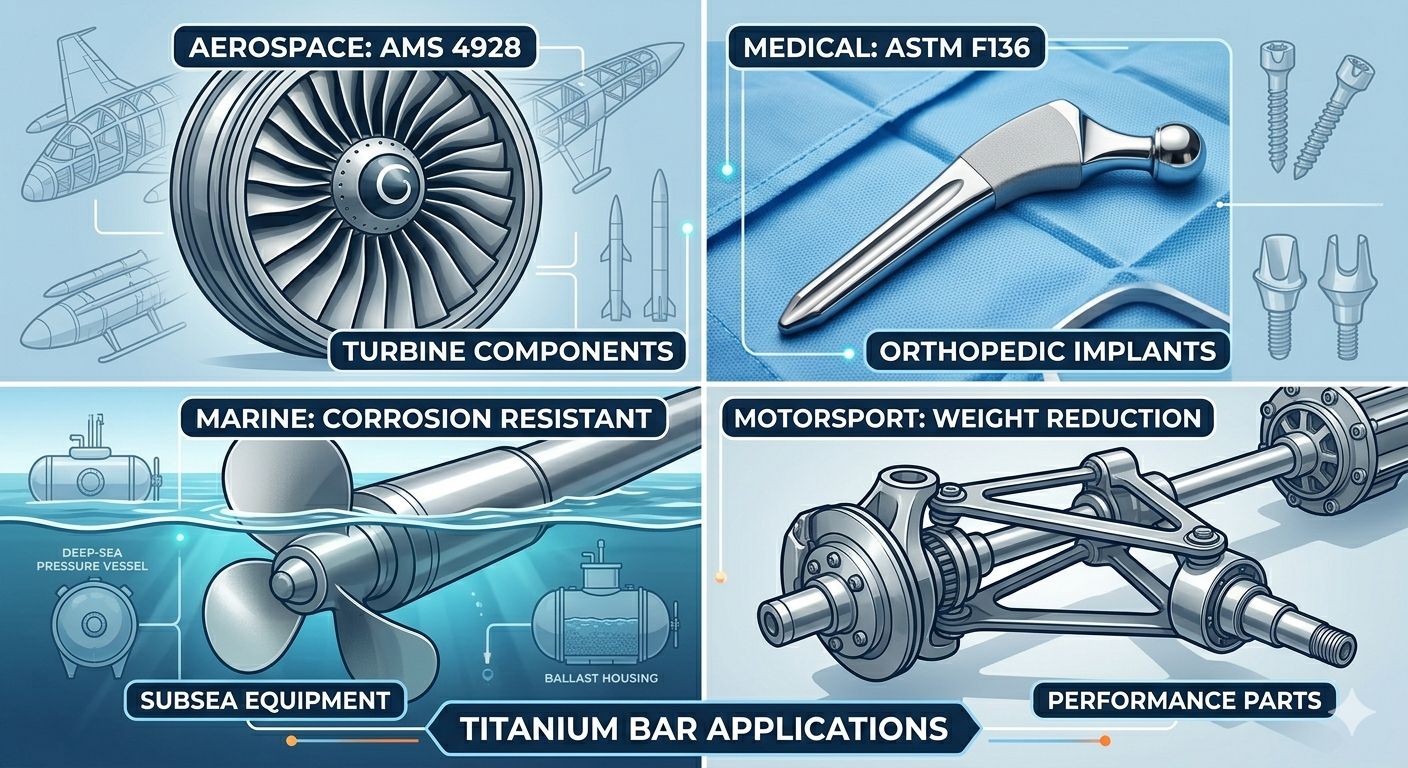

Feidhmchláir atá Sonrach don Tionscal agus Caighdeáin Rialaithe

Aeraspáis agus Cosanta

Is ionann barra tíotáiniam agus thart ar 15–20% den mheáchan struchtúrach in aerárthaí tráchtála den chéad ghlúin eile. Áirítear le hiarratais chriticiúla:

• Dúntóirí agus boltaí aerfhráma (Grád 5, AMS 4928 , sraith NAS 1352) — aon trian den phionós meáchain a chur in ionad boltaí cruach
• Gaibhneachta diosca comhbhrúiteora agus turbine blade root bars ( AMS 4928 / AMS 4965 (b) rátáilte go 315 °C leanúnach
• Cásálacha actuator hiodrálacha agus landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Barraí aerfhráma diúracáin hipearsonacha (Grád 5 nó Beta-C, ASTM B348 rang 1 saor in aisce,9 )

Ionchlannáin Leighis agus Ortaipéideacha

Mar gheall ar chumas osseointeamaithe tíotáiniam - an nascadh díreach le cnámh beo gan comhéadan fíocháin shnáithíneach - ní féidir é a athsholáthar in ionchlannáin ualachiompartha. Grád 23 barra ( Tiománaí Tiománaí Tiománaí ASTM F136, ISO 5832-3 ) atá sainordaithe le haghaidh:

• Eascraíonn cromáin femoral agus acetabular shell blanks — machined from 50–80 mm diameter bar
• Scriúnna pedicle spinal agus interbody cage frames — torque-critical thread roots require tight fatigue data
• Barraí teannta implant fiaclóireachta meilte ag córais CAD/CAM — Grád 4 nó Grád 23 per ISO 10271
• Plátaí fosaithe tráma agus tairní intramedullary — i gcás ina bhfuil comhoiriúnacht MRI (neamhfheiromagnetic) riachtanach

Innealtóireacht Mhuirí agus Fomhuirí

Tá ráta creimeadh barra tíotáiniam san uisce farraige go héifeachtach 0.025 mm in aghaidh na bliana — i gcomparáid le 0.5–1.5 mm/bliain do 316L — rud a fhágann gur féidir timthriallta seirbhíse 25 bliana saor ó chothabháil a bhaint amach. Príomhúsáidí:

• Soitheach brú domhainfharraige agus slata ceangail umar ballasta rátáilte go 600 bar (6,000 m doimhneacht) ag baint úsáide as Grád 5 barra in aghaidh ASTM B348
• Gaibhneachta seafta liáin i gcás soithí cabhlaigh — Soláthraíonn Grád 2 díolúine ó chreimeadh gan anóidí íobartacha
• Leatháin feadán malartóra teasa plagusaí díshalannú i nGrád 2 in aghaidh na ASTM B348 agus ASME SB-348
• Boltaí fréamhacha lann tuirbín taoide agus mooring anchor pins in Grade 5

Próiseáil Cheimiceach agus Fuinneamh

I bplandaí clóir-alcaile agus imoibreoirí ceimiceacha fliucha, sáraíonn tíotáiniam Hastelloy ag costas níos ísle in aghaidh an toirte aonaid. Áirítear le hiarratais ar leith:

• Tacaíonn leictreoid chill leictreoideach — Barra de ghrád 1 maidir le seoltacht agus foirmiúlacht uasta
• seaftaí imoibreora aigéad nítreach agus aigéad aicéiteach — Barra Grád 2, teocht seirbhíse suas le 250 °C
• Seafta caidéil aigéad hidreaclórach — Grád 7 (Ti-0.2Pd, ASTM B348 grád 7 saor in aisce ) nuair is é creimeadh creimthe aigéid laghdaithe an modh teipe
• Dúntóirí coimeádán stórála dramhaíola núicléach — Grád 12 (Ti-0.3Mo-0.8Ni) maidir le neart comhcheangailte agus friotaíocht laghdaithe-aigéad

Mótair agus Feithicleach Ardfheidhmíochta

Ceadaíonn rialacháin Fhoirmle 1 tíotáiniam i bhfoircinn ingearacha, seaftaí giarbhosca, agus dúntóirí rotha nuair is ionann an tsábháil meáchain go díreach agus am lap. Barra grád 5 meaisínithe go AMS 4928 soláthraíonn a laghdú 40% meáchain os cionn comhpháirteanna cruach comhionann gan aon chaillteanas sa saol tuirse ag an tairseach 10⁷-timthriall.

Toisí Caighdeánacha agus Sonraíochtaí Soláthair

Tá barra tíotáiniam ar fáil i bpróifílí cruinn, heicseagánach, cearnógach agus cothrom (dronuilleogach). Tá achoimre sa tábla seo a leanas ar thoisí caighdeánacha stoic agus ar shonraíochtaí rialaithe.

I measc na roghanna bailchríoch dromchla tá: díscála te-rollta (HRD) , fuar-tharraingt fuar annealed geal (CDBA), agus lárionad (caoinfhulaingt ±0.05 mm). Is gnách go sainordaíonn feidhmeanna aeraspáis agus leighis barra gan talamh le hinrianaitheacht teastas muileann don uimhir teasa.

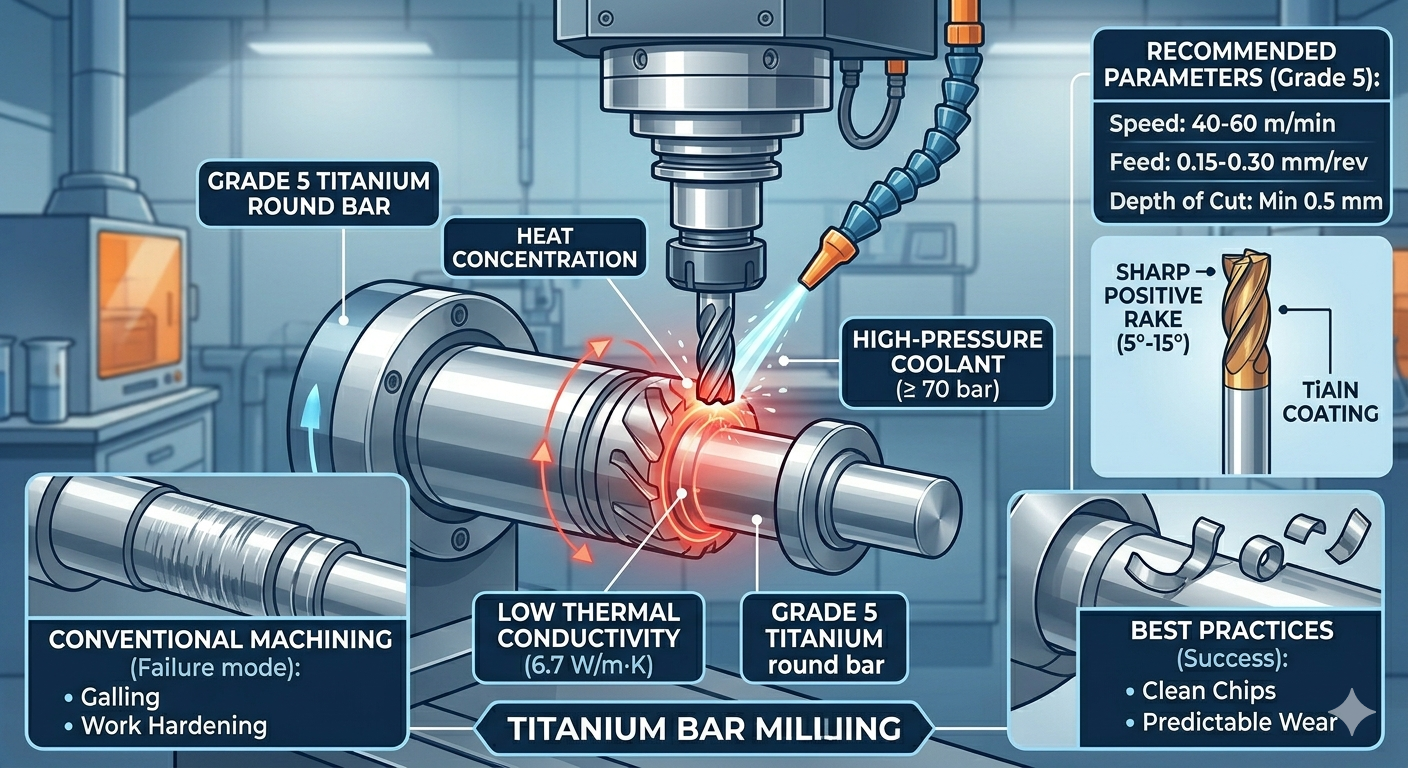

Barra Tíotáiniam Meaisínithe: Dúshláin agus Cleachtais is Fearr

Seoltacht teirmeach íseal tíotáiniam ( 6.7 W/m·K do Ghrád 5 , in aghaidh 16.3 W/m·K le haghaidh 316L) is cúis le teas comhchruinniú ag an gceann gearrtha seachas scaipeadh tríd an tslis. Gan paraiméadair phróisis chearta, mar thoradh ar chiumhais tógtha, cruaite oibre, agus galú uirlisí teip isteach tapa agus diúltú tríthoiseach.

Paraiméadair Casadh Molta do Bharra Grád 5

• Luas gearrtha: 40–60 m/nim (cuir isteach neamhbhrataithe nó brataithe TiAlN, ISO K10–K20)
• Ráta beathaithe: 0.15–0.30 mm/rev chun sceallóga a bhriseadh agus chun cuimilteán a sheachaint
• Doimhneacht gearrtha: 0.5 mm ar a laghad le gearradh faoin gciseal oibre-chrua ó phasanna roimhe seo
• chuisnithe: Tá an chuisnithe tuilte ardbhrú ag ≥ 70 barra dírithe ar an gcrios gearrtha éigeantach
• Céimseata uirlisí: Raca dearfach géar (5°–15°) chun fórsa gearrtha agus giniúint teasa a íoslaghdú

Nótaí Muilleoireachta agus Druileála

Le haghaidh muilleoireacht barra Grád 5, tóg muilleoireacht (gnáthghnách: seachanta) le Muilte deiridh brataithe TiAlN 3–5-fliúit ag luas dromchla 60-80 m/nim coinníonn saol na huirlise os cionn 30 nóiméad in aghaidh an chiumhais. Éilíonn druileáil chuisnithe trí fhearsaid; cuireann timthriallta druileála peic le peiceanna trastomhas 1 × cosc ​​ar phacáil sliseanna agus urghabháil teirmeach i bpoill dhomhain.

Grád CP (Grád 1-2) meaisín thart 30% níos éasca ná Grád 5 mar gheall ar neart níos ísle, ach éilíonn a nádúr gummy fós uirlisí géara agus rialú sliseanna dearfach.

Riachtanais um Dhearbhú Cáilíochta agus Deimhnithe

Ní mór an slabhra doiciméadúcháin seo a leanas a shonrú maidir le soláthar barra tíotáiniam le haghaidh feidhmeanna ríthábhachtacha chun inrianaitheacht agus comhlíonadh a áirithiú:

1. Teastas Tástála Muileann (MTC) go dtí EN 10204 3.1 nó 3.2 — comhdhéanamh ceimiceach inrianaithe teas-uimhir agus torthaí tástála meicniúla
2. Ráiteas comhlíonta ASTM B348 nó AMS 4928 — comhlíonadh sonraíochta de réir an ghráid is infheidhme a dhearbhú
3. Tuarascáil ar Thástáil Ultrasonach (UT). — éigeantach maidir le barra aeraspáis > trastomhas 50 mm in aghaidh an AMS 2631 / ASTM E2375
4. Anailís cheimiceach (OES nó ICP) — cion ocsaigine do Ghrád 23 ELI (≤ 0.13 wt%) in aghaidh ASTM F136 a fhíorú
5. Teastas Córas Bainistíochta Cáilíochta ISO 9001:2015 / AS9100D ón muileann — a éilíonn formhór na nOEManna aeraspáis agus leighis de chuid Shraith 1
6. Dearbhú REACH / RoHS do Ghrád 7 (éilíonn ábhar pallaidiam nochtadh mianraí coinbhleachta i slabhraí soláthair an AE)

Treoir Roghnú Grád de réir Iarratais

Ceisteanna Coitianta

C1: Cad é an difríocht idir barra tíotáiniam Grád 5 agus Grád 2, agus conas a roghnaíonn mé?

Grád 2 is tíotáiniam íon tráchtála é: gan aon eilimintí cóimhiotail, UTS 345 mpa , friotaíocht creimeadh den scoth, agus formability fuar éasca. Is é an rogha éifeachtach ó thaobh costais é do threalamh próiseas ceimiceach, malartóirí teasa mara, agus ionstraimí leighis nach n-iompraíonn ualaí struchtúracha. Grád 5 (Ti-6Al-4V) is cóimhiotal alfa-béite é le UTS 950 mpa —beagnach 3 × níos láidre — ach cosnaíonn sé 20–30% níos mó in aghaidh an chileagraim agus tá sé i bhfad níos deacra é a mheaisíniú. Roghnaigh Grád 5 aon uair a bhíonn an comhpháirt ualachiompartha, tuirse-chriticiúil, nó ní mór meáchan a íoslaghdú. Roghnaigh Grád 2 nuair is é friotaíocht creimeadh an príomh-thiománaí agus go bhfuil ualaí meicniúla íseal.

C2: Cén fáth go bhfuil sé deacair barra tíotáiniam a mheaisíniú i gcomparáid le cruach dhosmálta?

Tá trí airíonna le chéile chun tíotáiniam a dhéanamh dúshlánach: (1) Seoltacht íseal teirmeach (6.7 W/m·K) ciallaíonn sé nach féidir le teas éalú tríd an tslis - carnann sé ag rinn na huirlise, ag luasghéarú ar chaitheamh; (2) Imoibríocht ceimiceach ard ag teocht ardaithe is cúis le tíotáiniam a tháthú (gall) ar thús cadhnaíochta, ag táirgeadh imeall tógtha; (3) Obair chrua — cruaíonn an dromchla le linn gach pasáiste, mar sin caithfidh an chéad phas eile gearrtha faoin gciseal sin. Réitíonn bainistiú ceart ar luas gearrtha (≤ 60 m/nim), fuaraitheoir ardbhrú (≥ 70 barra), uirlisiú géar-dearfach ráca, agus doimhneacht gearrtha íosta 0.5 mm na trí shaincheist go léir agus tugann sé saol uirlisí intuartha.

C3: An bhfuil barra tíotáiniam fíor bith-chomhoiriúnach? Cad iad na caighdeáin a dhearbhaíonn é seo?

Tá. Cruthaíonn tíotáiniam ciseal cobhsaí, támh ocsaíd TiO₂ a chuireann cosc ​​​​ar scaoileadh ian isteach i bhfíochán. Deimhníonn blianta d’fhianaise chliniciúil cíteatocsaineacht diomaibhseach agus níl aon tuairiscí ar fhreagra ailléirgeach sistéamach – murab ionann agus cóimhiotail ina bhfuil nicil. Maidir le comhlíonadh rialála, rialaítear bith-chomhoiriúnacht le ISO 10993-1 (meastóireacht bhitheolaíoch ar fheistí leighis) agus ISO 10993-5 (tástáil cíteatocsaineachta). Deimhnítear comhlíonadh leibhéal an ábhair le Tiománaí Tiománaí Tiománaí ASTM F136 (Grád 23 maidir le hionchlannáin) agus ISO 5832-3 . Tabhair faoi deara go léiríonn roinnt othar íogaireacht do vanadium; sna cásanna sin, cóimhiotail saor ó vanadium mar Ti-6Al-7Nb (ISO 5832-11) sonraithe ina ionad.

C4: An féidir barra tíotáiniam a tháthú, agus cad iad na réamhchúraimí atá ag teastáil?

Is féidir barra tíotáiniam a tháthú ag baint úsáide as táthú GTAW (TIG). le sreang filler Grád-mheaitseáil. Is é an riachtanas criticiúil sciath gáis támh : ionsúnn tíotáiniam ocsaigin, nítrigin, agus hidrigin os cionn 400 °C, rud is cúis le breabú. Éilíonn sé seo sciatha gáis rianaithe agus tacaíochta (99.999% argón), glaineacht an limistéir táthaithe (cuimilt IPA, gan aon ramhar), agus rialú teochta idir-phasála docht faoi bhun 150 °C. Deimhnítear cáilíocht Weld per AWS D1.9 (tíotáiniam struchtúrach) nó ASME Roinn IX (trealamh brú). Úsáidtear cóireáil teasa iar-táthaithe (PWHT) ag 540–600 °C i bhfolús nó argón chun strus iarmharach a mhaolú i dtáthú Grád 5.

C5: Conas a dhéanann barra tíotáiniam i gcomparáid le cóimhiotail alúmanaim le haghaidh coigilteas meáchain aeraspáis?

Tá cóimhiotail alúmanaim (m.sh., 7075-T6: UTS 572 MPa, dlús 2.81 g/cm³, neart sonrach ~204 MPa·cm³/g) ag teacht le nó beagán níos mó ná tíotáiniam Grád 5 i neart sonrach ag teocht an tseomra. Mar sin féin, coinníonn tíotáiniam airíonna meicniúla iomlána go 315 °C nuair a dhíghrádaíonn alúmanam go géar os cionn 150 °C. Soláthraíonn tíotáiniam friotaíocht creimeadh níos fearr freisin gan cóireáil dromchla agus cuireann sé tairseach tuirse níos airde ar fáil. Is é an rogha innealtóireachta ná: alúmanam do struchtúir neamhtheirmeacha, íogair ó thaobh costais; tíotáiniam le haghaidh feidhmeanna teasghearrtha, tuirse-chriticiúil, nó creimneach-comhshaoil ​​ina bhfuil srian ar an mais freisin.
