Conas Dioscaí Babhta Tíotáiniam Tionscail a Roghnú: Treoir Ceannaitheora

Cén fáth a Bhfuil Dioscaí Babhta Tíotáiniam Fiúntais an Phréimh

Tá cóimheas neart-go-meáchain tíotáiniam thart dhá oiread sin de chruach dhosmálta ag thart ar 40% níos lú meáchain. Níl a fhriotaíocht creimeadh in uisce farraige, i dtimpeallachtaí atá saibhir i clóirín, agus i sreabháin choirp an duine ar aon dul leis na miotail is coitianta. I gcás feidhmeanna tionsclaíochta éilitheacha, tugann na maoine seo údar le préimh praghais a ritheann go hiondúil 5–10 × níos airde ná cruach dhosmálta 316L an cileagram.

Úsáidtear dioscaí cruinne go sonrach mar shuíocháin chomhla, impellers caidéil, bearnaí feansaí, comhpháirteanna malartóra teasa, bearnaí ionchlannáin máinliachta, agus feistis bolgáin aeraspáis. Déanann an chéimseata - cothrom, ciorclach agus siméadrach - iad mar phointí tosaithe ilúsáideacha do mheaisínithe CNC.

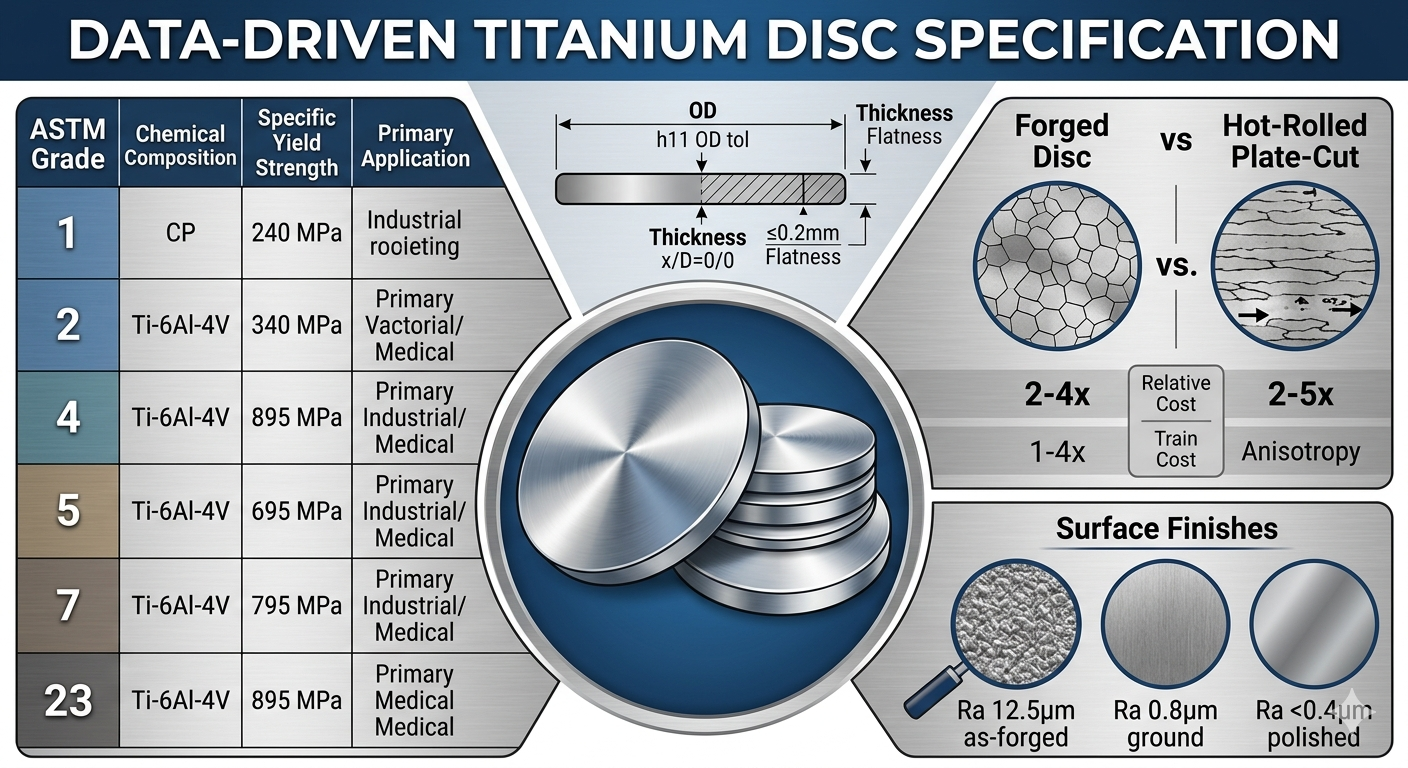

Gráid Tíotáiniam a Thuiscint: An Cinneadh is Tábhachtach

Ní ábhar amháin é tíotáiniam. Tá os cionn 30 grád ainmnithe ASTM, ach oibríonn an chuid is mó de cheannaitheoirí tionsclaíocha laistigh de liosta gearr de shé. Is é an botún aonair is costasaí is féidir leat a dhéanamh ná an grád mícheart a roghnú.

Is é Grád 2 an réamhshocrú don chuid is mó de cheannaitheoirí tionsclaíocha toisc go n-iarmhéideann sé friotaíocht creimeadh, machinability, agus infhaighteacht. Uasghrádaigh go Grád 5 ach amháin nuair a éilíonn ualaí struchtúracha é. Roghnaigh Grád 7 nó Grád 12 nuair a chuimsíonn an timpeallacht aigéid laghdaithe a dhéanfadh ionsaí ar ghráid chaighdeánacha CP.

Sonraíochtaí Toiseacha: Cad atá le Tomhas agus le Fíorú

Tá ceithre phríomhthoise ag diosca cruinn tíotáiniam. Ní mór gach ceann díobh a shonrú go soiléir i d'ordú ceannaigh chun páirteanna mímheaitseála a sheachaint.

Trastomhas Amuigh (OD)

Tá dioscaí caighdeánacha stoic ar fáil ó 10 mm go 1,000 mm OD , cé go mbíonn idir 50 mm agus 500 mm ag formhór na stoc stórais. Maidir le ODanna os cionn 600 mm, bí ag súil le hamanna ordaithe saincheaptha de 8-14 seachtaine. Sonraigh aicme lamháltais: h11 (±0.1–0.4 mm) le haghaidh úsáid thionsclaíoch ghinearálta, nó h8/h9 do chomhthionóil bheachtais.

Tiús

Is gnách go mbíonn raon dioscaí ó 1 mm go 150 mm tiubh . Faoi bhun 3 mm, éiríonn maoile ríthábhachtach - féadann warpage le linn rollta te earráidí comhthreomhara níos mó ná 0.5 mm in aghaidh 100 mm a chruthú, rud atá do-ghlactha le haghaidh feidhmeanna comhla nó róin. Sonraigh lamháltas maoile (m.sh. rith amach táscaire iomlán ≤0.2 mm) ar aon diosca atá níos tanaí ná 5 mm.

Tiús-to-Diameter Ratio

Meastar gur diosca tanaí é cóimheas faoi bhun 1:10 (tiús níos lú ná 10% den trastomhas) agus tá sé seans maith go saobhadh le linn meaisínithe agus cóireála teasa. Má éilíonn d’iarratas cóimheas faoi bhun 1:15, iarr anáil faoiseamh ó strus mar chuid de choinníoll an tsoláthair.

Meáchan agus Caoinfhulaingt Aifreann

Maidir le páirteanna rothlacha cosúil le impellers, tá caoinfhulaingt mais chomh mór le caoinfhulaingt tríthoiseach. Sonraigh diall meáchain uasta de ±0.5% más rud é go n-úsáidfear an diosca i dtionól rothlach cothrom. Is féidir le dioscaí neamhchothromaithe in iarratais ardluais minicíochtaí creathadh a chothú a dhéanann damáiste do imthacaí laistigh de na mílte uaireanta oibriúcháin.

Modh Déantúsaíochta: Brionnaithe vs. Rollta vs Gearrtha ón mBarra

Bíonn tionchar díreach ag an gcaoi a ndearnadh an diosca ar a airíonna meicniúla agus ar a shláine inmheánach. Tá trí bhealach táirgeachta chun tosaigh sa mhargadh:

• Diosca te-rollta / gearrtha pláta: An rogha is eacnamaí. Déantar leac tíotáiniam a rolladh go te go tiús, ansin gearrtar scaird uisce plasma nó scaird uisce go dtí OD ar bhán cruinn. Tá struchtúr gránach treoch (anisotrópach), ar féidir leis an saol tuirse a laghdú 10-20% i gcoinne páirteanna brionnaithe i dtreoshuímh ualaigh áirithe.
• Diosca brionnaithe: Brúitear billet faoin tonnáiste i gcruth diosca gar-líon. Déanann sé seo struchtúr gráin a scagadh, cuireann sé deireadh le porosity, agus táirgeann airíonna meicniúla isotrópacha. Bíonn gá beagnach i gcónaí le feidhmchláir aeraspáis agus leighis. Is gnách go mbíonn an costas 2-4 × pláta rollta.
• Diosca gearrtha ón mbarra cruinn: Tá barra tíotáiniam cruinn slisnithe go dtí an tiús riachtanach. Coinníonn sé seo struchtúr grán saoirsithe stoc an bharra agus tá sé oiriúnach do ODanna beaga (faoi bhun 100 mm). Tá sé níos daoire in aghaidh an chileagraim ná pláta-gearrtha do trastomhais mhóra.

Maidir le seirbhís thionsclaíoch ghinearálta (flanges, spacers, úsáid struchtúrach neamhchriticiúil), tá dioscaí gearrtha pláta éifeachtach ó thaobh costais. Maidir le páirteanna atá luchtaithe go timthriallach nó codanna atá ríthábhachtach don tsábháilteacht, sonraigh i gcónaí brionnaithe.

Roghanna Críochnú Dromchla agus Nuair a Bhaineann Gach Rud

Bíonn tionchar ag bailchríoch dromchla ar fheidhmíocht séalaithe, neart tuirse, bith-chomhoiriúnacht, agus costais meaisínithe anuas. Tairgeann soláthraithe roinnt coinníollacha caighdeánacha:

• Te-rollta / brionnaithe (Ra 3.2–12.5 µm): Scála muileann i láthair. Costas is ísle. Éilíonn meaisínithe roimh úsáid i bhformhór na n-iarratas. Oiriúnach mar stoc amh.
• picilte / díscálaithe (Ra 1.6–6.3 µm): Baineann picilte aigéadach scála an mhuilinn amach agus athchóiríonn sé an ciseal ocsaíd éighníomhach. Go maith le haghaidh friotaíocht creimeadh gan meaisínithe. Coitianta do chomhpháirteanna tionscal ceimiceach.
• Talamh (Ra 0.4–1.6 µm): Tá aghaidheanna talún cothroma ag teastáil le haghaidh dromchlaí séalaithe, suíocháin chaiséid bheachtais, agus gléasanna optúla. Go hiondúil cuireann sé $15–$50/diosca le haghaidh ODanna beaga, i bhfad níos mó i gcás cinn mhóra.
• Snasta (Ra <0.4 µm): Leictri snasaithe nó snasta go meicniúil. Éigeantach maidir le feistí leighis so-ionchlannaithe (comhlíonadh ISO 10993) agus dromchlaí teagmhála sláinteachais bia/cógaisíochta.
• Anodized: Ciseal ocsaíd leictriceimiceach le haghaidh dathchódú, cruas dromchla méadaithe (~400 HV), nó airíonna tréleictreach feabhsaithe. Tá anodizing Cineál II coitianta i dtimpeallachtaí aeraspáis MRO.

Deimhnithe Ábhar agus Riachtanais Inrianaitheachta

Ná ceannaigh dioscaí tíotáiniam tionsclaíoch riamh gan tuarascáil tástála ábhartha (MTR). Déanann MTR dlisteanach comhdhéanamh ceimiceach a dhoiciméadú (ag bualadh le ASTM B265, AMS 4928, nó a chomhionann), torthaí tástála meicniúla (neart toraidh, UTS, fadú), uimhir teasa/lot, agus creidiúnú an mhuilinn (ISO 17025 nó NADCAP go hiondúil).

Maidir le tionscail rialaithe ar leith, tá feidhm ag deimhnithe breise:

• Aeraspáis: AMS 4928 (barra/bille Grád 5), AMS 4911 (bileog/pláta), Foirm FAA 8130-3 nó Foirm EASA 1 le haghaidh páirteanna aerfhiúnacha.
• Leighis/inchurtha: ASTM F67 (CP tíotáiniam), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, tástáil bith-chomhoiriúnachta de réir ISO 10993.
• Soithí brú / píobaireachta: ASME Roinn II, Cuid B (ASTM B265 do stiall/leathán/pláta), PED 2014/68/AE do mhargaí Eorpacha.
• Núicléach: ASTM B265 Grád 12 nó 16, le NDE forlíontach (iniúchadh ultrasonaic nó radagrafaíochta) agus doiciméadú soláthair ASME NCA-3800.

Iarr inrianaitheacht teasa iomlán. Is féidir le soláthróir creidiúnach aon diosca a rianú siar go dtí an bunuimhir teasa leáite ag an muileann tíotáiniam — rud atá ríthábhachtach le haghaidh anailíse teipe agus iniúchtaí rialála.

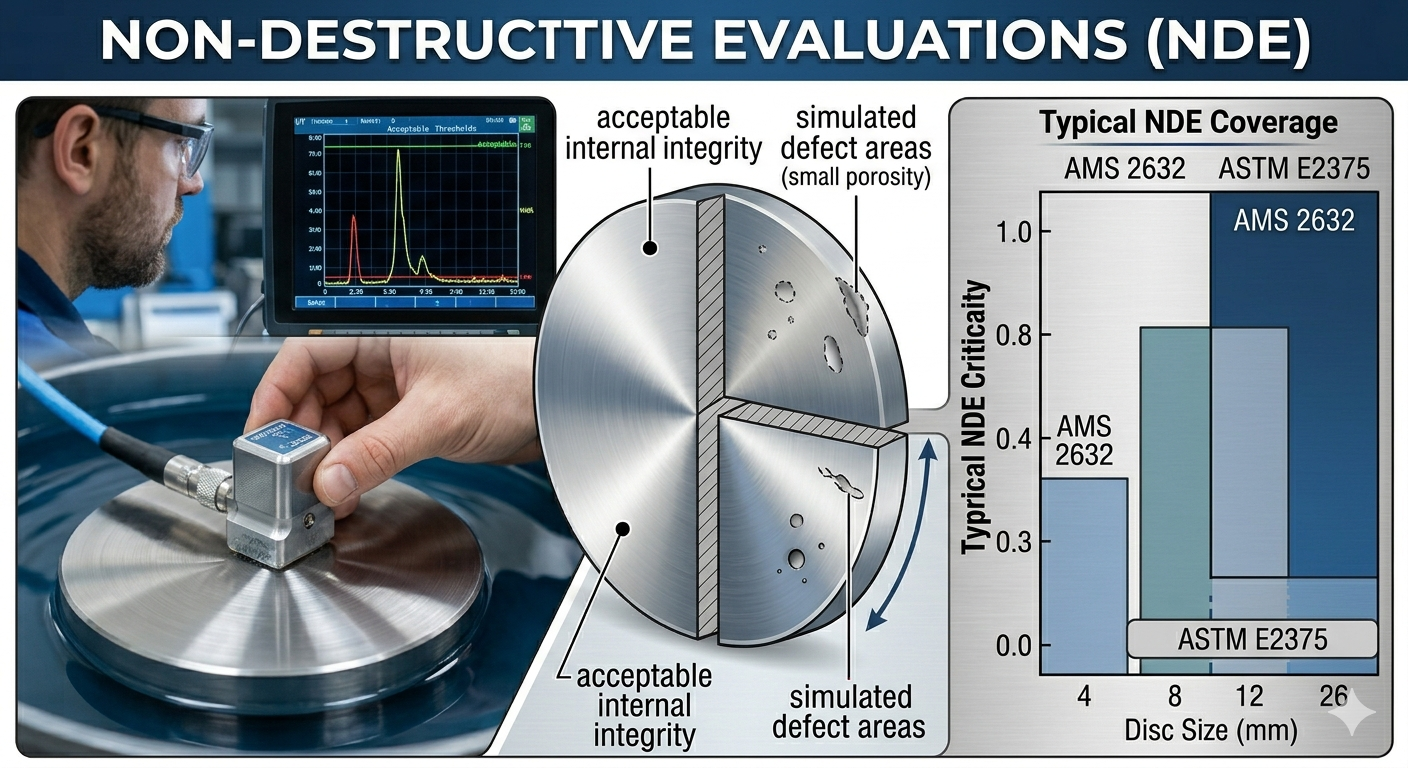

Meastóireacht Neamh-Mhillteach: Cathain is cóir É a Dhéanamh

Ní féidir lochtanna inmheánacha — póiriúlacht, cuimsiú, laminations — a bhrath go radhairc. Maidir le dioscaí a iompróidh ualaí struchtúracha nó a úsáidfear i gcóimeálacha ríthábhachtacha, sonraigh NDE i d’ordú ceannaigh. I measc na modhanna coitianta tá:

• Tástáil Ultrasonach (UT): An modh NDE bunscoile le haghaidh dioscaí tíotáiniam os cionn 12 mm tiubh. Aimsíonn sé lochtanna toirtmhéadracha faoin dromchla. Sonraigh critéir glactha de réir AMS 2632 nó ASTM E2375.
• Cigireacht Treáite Leacht (LPI/FPI): Aimsíonn scoilteanna dromchla-bhriseadh agus porosity. Costas íseal (~$10–$30 an diosca do mhéideanna caighdeánacha). Sonraigh de réir ASTM E1417 nó AMS 2647 le haghaidh aeraspáis.
• Tástáil Radagrafach (RT): Íomháú X-gha nó gáma-gha le haghaidh struchtúir inmheánacha casta. Úsáidtear é le haghaidh dioscaí móra brionnaithe in iarratais núicléacha agus soithí brú.

Mar riail phraiticiúil: a cheangal ar LPI do gach diosca atá ríthábhachtach don tsábháilteacht agus UT do dhioscaí brionnaithe níos mó ná 25 mm ar tiús . I gcás stoc tionsclaíoch ginearálta faoi ualaí measartha, féadfar NDE a fhágáil ar lár chun costas a rialú.

Straitéis Foinsiú: Muileann Díreach vs Dáileoir vs Margadh Spota

Bíonn tionchar ag an áit a gceannaíonn tú ar phraghas, ar am luaidhe, ar cháilíocht doiciméadaithe, agus ar riosca góchumtha - is ábhar imní suntasach iad seo go léir sa slabhra soláthair tíotáiniam.

Mill Direct

Soláthraíonn ceannach díreach ó tháirgeoirí príomhúla (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) an inrianaitheacht is fearr agus an praghas in aghaidh an chileagraim is ísle de réir toirte. Tosaíonn íosmhéideanna ordú de ghnáth ag 500–2,000 kg , le hamanna luaidhe de 12-20 seachtaine le haghaidh toisí saincheaptha. Is fearr do chláir ard-toirte, fadtéarmacha.

Dáileoir Deimhnithe

Iompraíonn dáileoirí deimhnithe AS9120B- nó ISO 9001 stoc gearrtha go méid a bhfuil inrianaitheacht iomlán MTR acu. Is gnách go mbíonn amanna luaidhe 1-3 seachtaine le haghaidh gráid agus méideanna caighdeánacha. Is é 15–40% an phréimh praghais thar mhuilinn dhíreach, ach tá na híosmhéideanna ordú i bhfad níos ísle (uaireanta chomh beag le píosa amháin). Is é seo an bealach ceart don chuid is mó de cheannaitheoirí tionsclaíocha.

Margadh Spota / Margadh Ar Líne

Is féidir le margaí ar líne agus trádálaithe spota praghsanna tarraingteacha a thairiscint ach tá riosca ardaithe góchumtha agus míghrádaithe ag baint leo. Fuair ​​​​imscrúdú FAA in 2019 páirteanna tíotáiniam le MTRanna falsaithe sa slabhra soláthair aeraspáis - fadhb atá fós ann ar fud an tionscail. Ná ceannaigh dioscaí tíotáiniam atá ríthábhachtach ó thaobh sábháilteachta de ó sholáthraithe spota neamhfhíoraithe gan fíorú ceimiceach neamhspleách (anailís XRF nó OES).

Tagarmharcanna Praghsanna agus Tiománaithe Costais

Tá praghsáil tíotáiniam luaineach agus ceangailte le praghsanna spúinse amh, costais fuinnimh, agus timthriallta éileamh aeraspáis. Mar sin féin, soláthraíonn neas-raonta praghsanna dáileora do stocdhioscaí (amhail sonraí margaidh le déanaí) tagarmharcanna úsáideacha:

Is iad na tiománaithe costais is mó thar amhábhar ná: ceanglais NDE (10–25%), lamháltais daingean (15–40%), meilt dromchla ($15–$100 an diosca), agus doiciméadú deimhnithe ($50–$200 in aghaidh an ordaithe do pháipéarachas NADCAP/AS9100).

Seicliosta Praiticiúil Sula nDéanann Tú D'Ordú

Bain úsáid as an seicliosta seo chun a fhíorú go bhfuil do shonraíocht cheannaigh críochnaithe sula seolann tú iarratas ar luachan (RFQ):

1. Grád cóimhiotal sonraithe (m.sh., Grád 2 in aghaidh ASTM B265, nó Ti-6Al-4V in aghaidh AMS 4928)
2. Trastomhas seachtrach le haicme lamháltais luaite (m.sh., 150 mm ±0.2 mm)
3. Tiús with flatness tolerance if below 10 mm
4. Bealach déantúsaíochta sonraithe (brionnaithe / rollta / barra-ghearrtha)
5. Coinníoll an tsoláthair luaite (annealaithe, STA, mar-rollta)
6. Riachtanas bailchríoch dromchla (mar a roghnaíodh, talamh go Ra 0.8 µm, snasta, anodized)
7. Ceanglais NDE liostaithe (LPI in aghaidh ASTM E1417, UT in aghaidh AMS 2632, nó gan aon cheann)
8. Doiciméid deimhnithe agus inrianaitheachta iarrtha (MTR, C de C, uimhir teasa)
9. Cainníocht agus aon sceideal seachadta céimnithe
10. Riachtanais phacáistithe (fillte ina n-aonar, bacainn taise, gan aon chruachadh teagmhála díreach)

Cruthóidh RFQ iomlán a chlúdaíonn na deich bpointe go léir comharthaí athfhriotail inchomparáide, úlla-go-úlla ó sholáthraithe iolracha agus laghdóidh sé go mór an baol go bhfaighfear páirteanna a dteipeann ar iniúchadh ag teacht isteach.
